★Y-ES075 クイック鈑ディングセット★
◇鈑金作業への使用例◇
|
| ■クイック鈑ディングセット使用 |
|
|
|
|
➀ |
|
② |
 |
③ １回目 |
 |
●修理行程
①確認

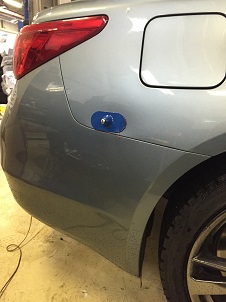

②貼付け

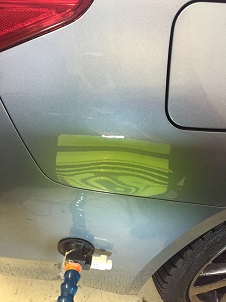

③引出し１回目(画像)
④ハンマリング
⑤ ③と④を繰り返す。
|
|
|
|
|
|
|
|
➀ |
|
② １回目 |
|
●修理行程
➀損傷確認
②引出し１回目(画像)
③引出せる箇所は全て
ハンマリングを併用し
繰返し引出す。
※最後に残った箇所を
グルーで引出すかパテ
処理し塗装。
※テクニカルトレーニング
時の実施画像 |
|
クイック鈑ディングセット
は
時間短縮
純益UP
材料費コストダウン
鈑金作業に大きく
貢献いたします |
|
|
|
|
|
|
|
損傷確認 |
|
引出し中 |
|
最終確認 |
|
●塗装前提リペア
①作業前チェック
塗膜にクラック有り。
②作業
EasyGlue使用し粗出し
③高い所をハンマリング
④ ②と③の繰返し
⑤Glue Kitで微調整
⑥クラック箇所塗装 |
|
|
|
|
|
|
|
打撃部確認 |
|
引出し中 |
|

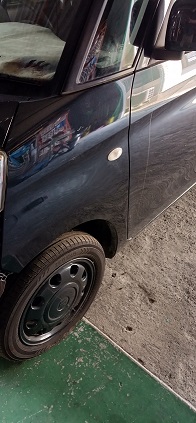

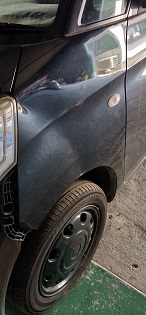

●無塗装修理時
ホンダライフ Fフェンダー
①Easy Glue使用し大きな
凹みを取り除く。
T-HadleかSlide Hammer
を使用しハンマリング。
②赤円の凹み箇所を
Pro Kit等GluePillingを
使用またはDentToolで
細かく修復最終調整へ。 |
|
●塗装前提修理時
ハンマリングで高い箇所
を均し低い箇所はEasy
Glueで引上げるを繰返す
※パテ作業の軽減や
パテ作業を極力省く為
に役立ててください。
|
|
| |
★Pro Glue Pulling Kit. ( PK100, SH100, PE100, PSK100D, ESK100D or Plus)★
◇グルー引出し鈑金 及び 無塗装修理例◇ |
| ※記載の一部は採用鈑金塗装工場様からの提供画像です。※ |
| ■画像A. ヘコミ基本作業 |
|
|
|
|
 |
★ |
 |
★ |
 |
★ |
 |
| Hail Busterで引上げ |
|
Cross Barで引上げ |
|
Tripodで引上げ |
|

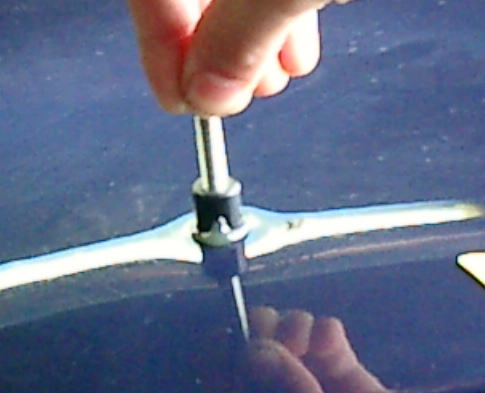

T-Handleで引出し |
| ■画像B. 行程順 |
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
| (1)グルー塗布 |
|
(2)中心へ取付 |
|
(3)引上げ |
|
終了 |
| ※上の無塗装修復画像は各行程説明です。 行程1～3を繰返しリペアを行います。(各キット共通) |
|

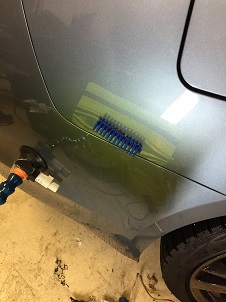

| ■Pro Glue Pulling作業 |
|
|
|
|
|
|
| 修理前・損傷確認 |
|
引出し後 |
|
|
|
|
 |
|
 |
|

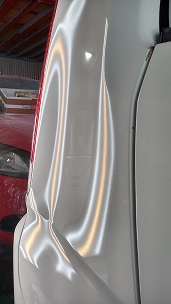

※損傷確認
➀左右に大きなヘコミ
②エッジ箇所鋭角折れ
裏パネル少し変形
③エッジ箇所塗膜剥離
につき塗装
◎メリット
パテ処理範囲縮小
塗装範囲縮小 |
|
※修理行程
➀エッジ箇所
鈑金修正(引出し)
②Pro Glue使用
パネル・ヘコミ引出し
③細かく調整
④エッジ箇所
パテ処理後に塗装 |
| |
|
|
|
|
|
|

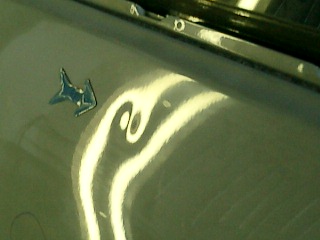

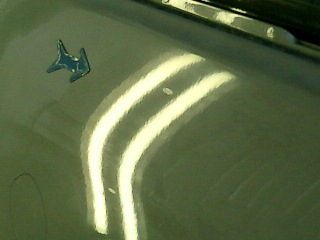

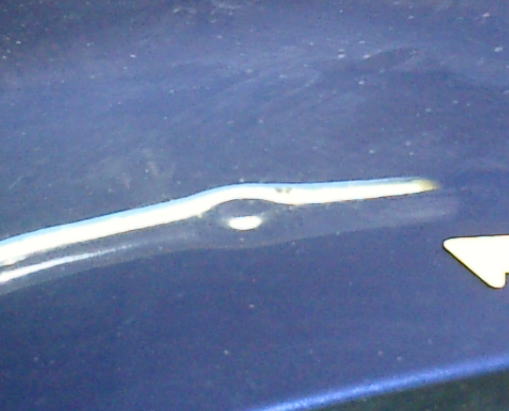

| エクボ・凹み確認 |
|

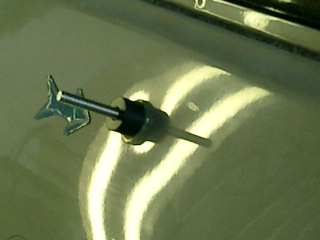

リフター取付 |
|
数回引上げ |
|
仕上げ |
 |
|
 |
|
|
|
 |
| |
|
|
|
|
|
|
| 凹み確認 |
|
デントリフター取付 |
|
引出し数回繰返し |
|
完了 |
 |
|
 |
|
 |
|
 |
| |
|
|
|
|
|
|

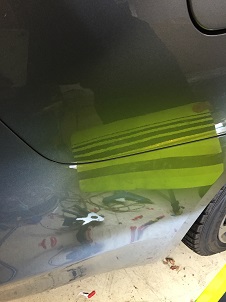

| ①凹み確認 |
|
②引出し後 |
|
③凹み再確認 |
|
④引出し後 |
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
| ■大きな凹み例 |
|
|
|
|
|
|
| ①凹み確認 |
|
②引出しと微調整 |
|
①凹み確認 |
|
②引出し完了 |
 |
|
 |
■
大
き
な
凹
み
例
|
 |
|
 |
| |
|
|
|
|
|
|
| ①凹み確認 |
|
②引出し中 |
|
③引出し後、微調整 |
|
|
 |
|
 |
|
 |
|
←無塗装で修理完了。
グルーでの引きと
ハンマリング等
鈑金への応用例 |
|
|
|
|
|
|
|

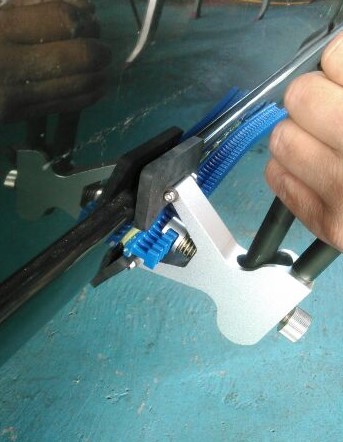

| ■EasyGlueとDentTool併用 |
|
|
|
リペア完了 |
|
|
 |
|

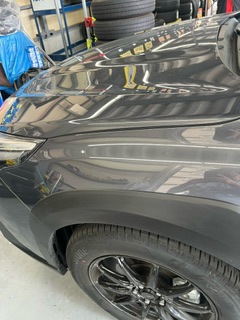

アルミFフェンダー
凹みタイプ

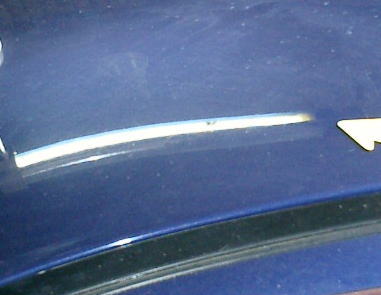

クリーズ約30cm
中央部15cm |
|
 |
|
最初にEasy Glueにて
引出し3cmくらいに縮小
その後通常リペア |
| |
|
|
|
|
|
|
|
| ■オプションパーツ使用例■ |
| ■Ridged Flex Tab |
|
|
|
|
|
|
 |
|
 |
★ |
 |
|
GT Tab各種
または
Flex Tab使用例 |

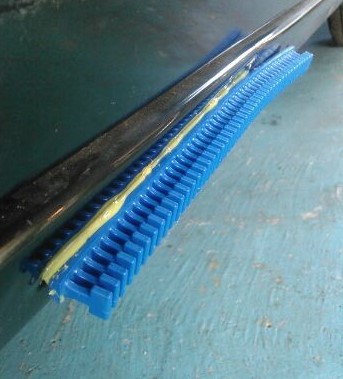

| 貼付 |
|

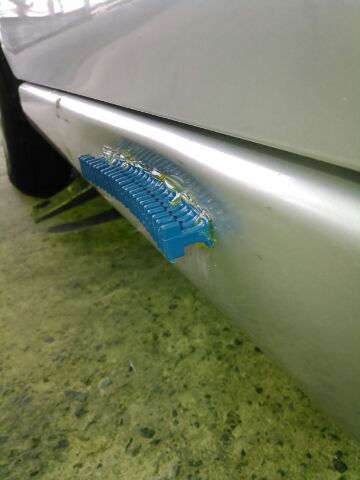

Easy Pullerで引出し
(専用アダプター使用) |
|

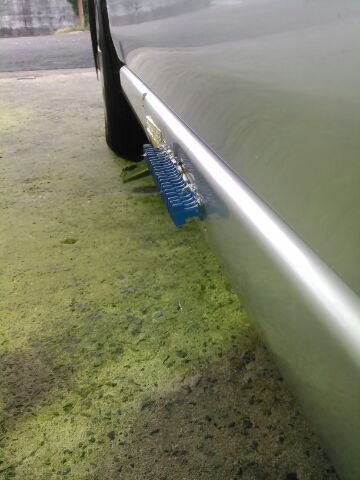

Slide Hammer で引出し
(専用アダプター使用) |
|
|
|
|
|
|
|
|
|
| ■Ridged Flex-R Tab |
|
|
|
■Flex Tab or GT Tab |
|
|
 |
|
 |
★ |
 |
|
 |
| 貼付 |
|
引出し (Easy Puller) |
|
貼付 |
|
引出し |
|
|
|
|
|
|
|
| ■ワイドタブス |
|
■ラインスタッド ① |
|
■ラインスタッド ② |
|
|
 |
|
 |
★ |
 |
|
 |

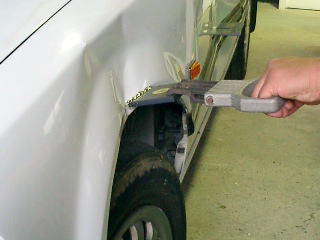

| 損傷箇所引きだし |
|
引出し |
|
損傷箇所圧着 |
|
引出 |
|
|
|
|
|
|
|

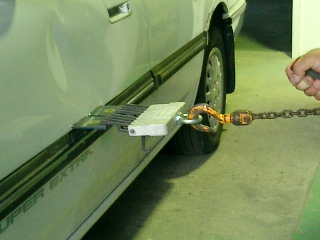

| ■ヘビープーラー ① |
|
ヘビープーラー ② |
|
ヘビープーラー ③ |
|
■リバースプーラー |
 |
|
 |
|
 |
★ |
 |
| コアサポート引き |
|
Rフェンダ損傷引き |
|
Rフエンダ引き |
|
パネル横引き |
| ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ |
